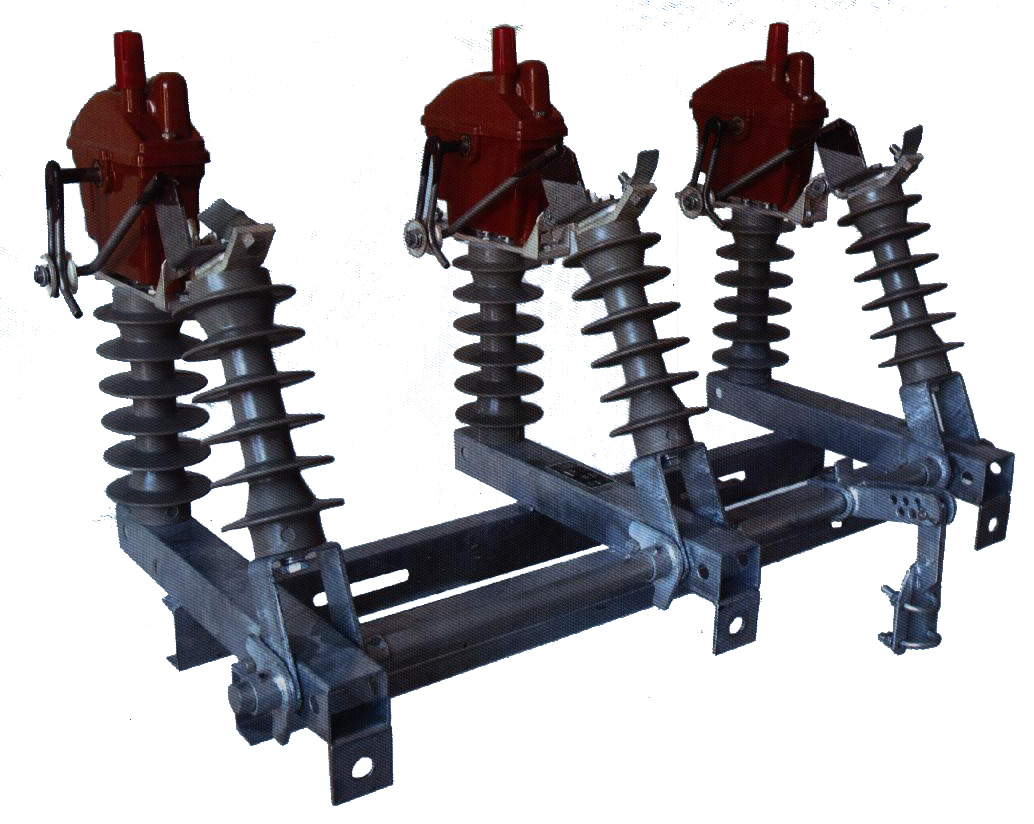

CDPT 35kV chém đứng, ngoài trời

Nhiệt độ môi trường lớn nhất

45^oC

Nhiệt độ môi trường nhỏ nhất

0^oC

Nhiệt độ môi trường trung bình năm

25^oC

Khí hậu

Nhiệt đới, nóng ẩm

Độ ẩm cực đại

100%

Độ ẩm trung bình

85%

Độ cao lắp đặt thiết bị so với mực nước biển

Đến 1000m

Vận tốc gió lớn nhất

160 km/h

Sơ đồ nối

3 pha 3 dây

3 pha 3 dây

Chế độ nối đất trung tính

Nối đất trực tiếp hoặc nối đất lặp lại

Trung tính cách ly hoặc nối đất qua trở kháng

Điện áp làm việc lớn nhất của thiết bị (kV)

24

38

Tần số (Hz)

50

50

1

Hãng sản xuất/Nước sản xuất

Nêu cụ thể

Năm sản xuất

Nêu cụ thể

Mã hiệu

Nêu cụ thể

2

Điện áp định mức

kVrms

≥ 35

3

Buồng dập hồ quang

Dầu

4

Chế độ làm việc

Ngoài trời

5

Số pha

3

6

Tần số định mức

Hz

50

7

Chiều di chuyển của dao

Thẳng đứng

8

Lắp đặt

Nằm ngang

9

Thao tác bằng tay và có sào thao tác chuyên dụng

Có

10

Vật liệu cách điện

Sứ gốm hoặc Composite

11

Dòng điện làm việc và dòng điện cắt tải định mức

A

630

12

Chịu điện áp xung sét:

12.1

Giữa các pha với nhau và với đất

kV

170

12.2

Giữa hàm tĩnh và hàm động khi dao mở

kV

195

13

Chịu điện áp tần số công nghiệp (ướt)

13.1

Giữa các pha với nhau và với đất

kV

70

13.2

Giữa hàm tĩnh và hàm động khi dao mở

kV

75

14

Kả năng chịu dòng ngắn mạch (1s) (tùy theo giá trị dòng ngắn mạch tại vị trí lắp đặt thiết bị)

kVrms

12,5

15

Chiều dài đường rò bề mặt tối thiểu

Mm/kV

25

16

Khoảng cách pha-pha và pha-đất

mm

≥ 400

17

Số lần thao tác cơ khí

lần

≥ 1000

18

Cắt tải tác dụng

A

630

19

Cắt tải mạch vòng

A

630

20

Cắt tải điện cảm (máy biến áp không tải)

A

≥ 16

21

Cắt tải điện dung (đường cáp không tải

A

≥ 10

22

Số lần cắt ở 630A

lần

≥ 10

23

Tài liệu kỹ thuật và bản vẽ

Có

24

Biên bản thí nghiệm điển hình (Type test)

Có

25

Có xác nhận của khách hàng về việc sử dụng thành công hàng hóa chào thầu, chứng minh hàng hoá chào thầu đã được sử dụng thành công 2 công trình tối thiểu 02 năm trên lưới điện Việt Nam
